Здравствуйте. У меня VW Transporter T5 с двигателем 1.9 TDI PD (с насос-форсунками), 2005 года выпуска. Уже больше года назад обнаружил что возле штока привода заслонки клапана EGR выходит масло и загрязняет двигатель. При детальном осмотре оказалось что у меня очень сильно разбита втулка в которой установлена заслонка. Через зазор выходит воздух с каплями масла, и загрязняет мотор. Починить узел заслонки не придумал как, поэтому купил клапан в сборе.

Выбор запчасти

Оригинальный клапан достаточно дорогой и свой выбор я делал из заменителей. В итоге остановился на клапане от производителя Wahler по артикулу 7372D, все остальные производители мне неизвестны. Сам клапан неплохо сделан и есть в комплекте все необходимое для монтажа.

Инструменты и материалы для работы:

  • Очиститель в аэрозоле;
  • Пассатижи;
  • Шлицевая отвертка;
  • Вороток;
  • Удлинитель;
  • Торцевая головка на двенадцать, тринадцать;
  • Молоток;
  • Шестигранник на пять (головка).

Фотоотчет

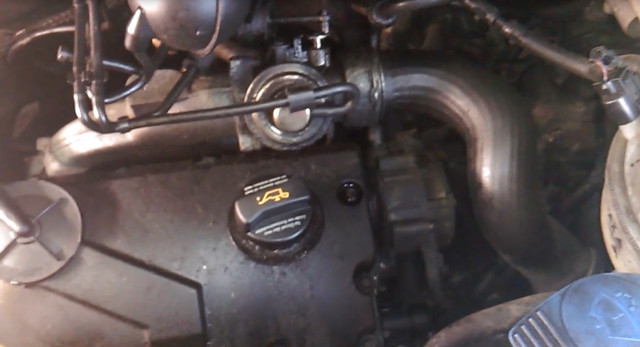

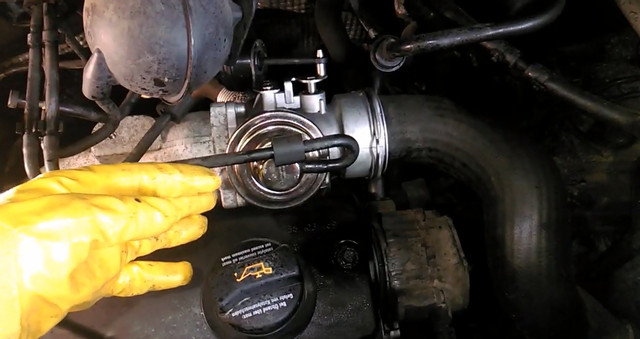

Для удобства работы отмываем сам клапан и пространство вокруг него от масла. Лучше всего использовать очиститель в аэрозоле.

1

2

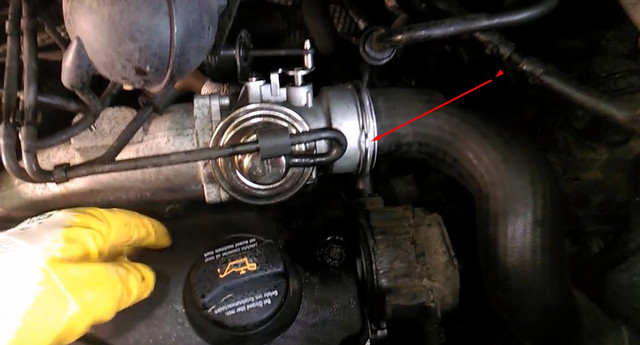

С помощью пассатижей снимаем стопорное кольцо и убираем в сторону приходящий к клапану патрубок. На стопорном кольце есть выпуклое место, взявшись за него пассатижами нужно потянуть на себя.

3

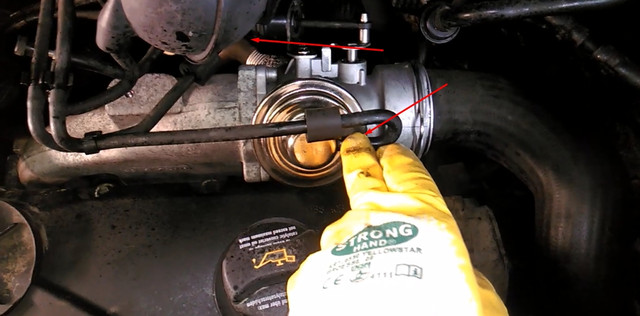

С помощью шлицевой отвертки снимаем два шланга управления клапаном. После снятия, убираем их в сторону.

4

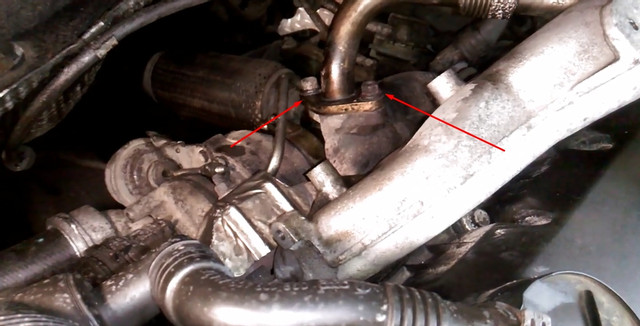

Откручиваем две гайки крепления трубки подачи выхлопных газов с выпуска на впуск от впускного коллектора. Будьте осторожны и не уроните гайки.

5

Небольшим молотком несильно постучите по фланцу, чтобы стронуть его с места, он частенько прикипает на прокладке.

6

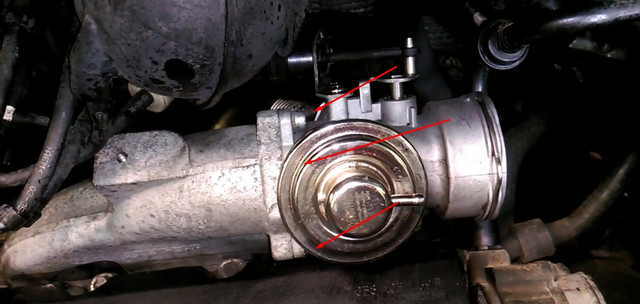

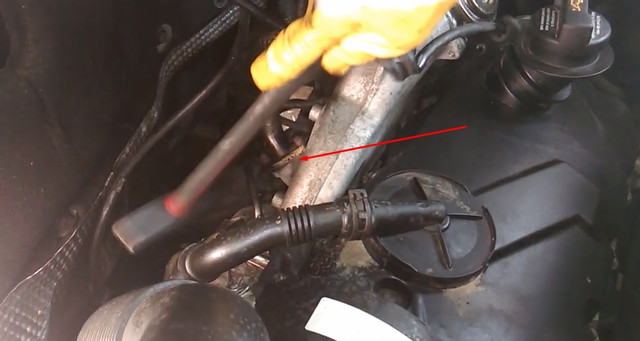

С помощью шестигранника на пять откручиваем три болта крепления клапана EGR. К двум болтам сверху хороший доступ, а к нижнему лучше всего подобраться с удлинителем и плавающей головкой.

7

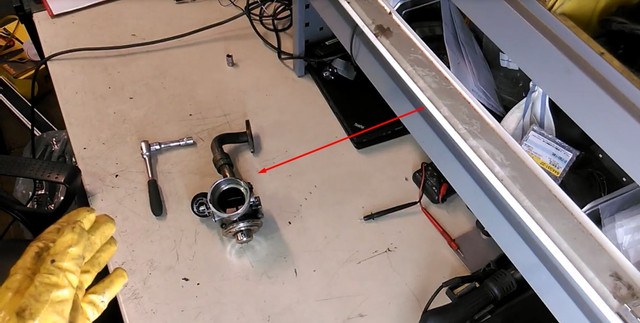

Снимаем клапан вместе с трубкой идущей на выпуск.

8

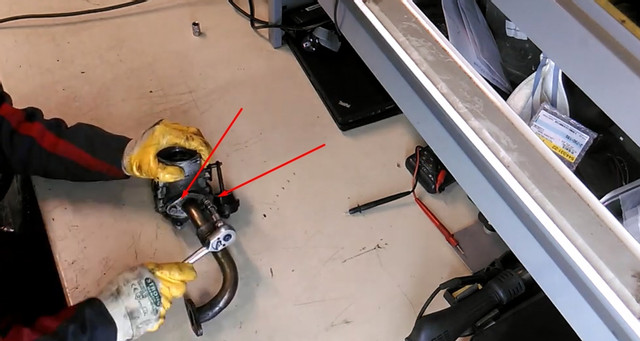

Откручиваем трубку от клапана которая подает выхлопные газы. Болты под головку на тринадцать.

9

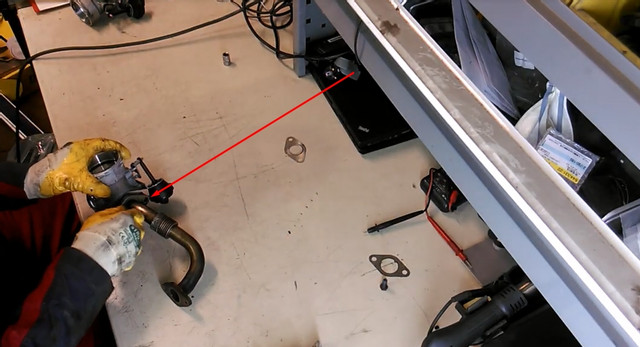

Очищаем привалочные плоскости, устанавливаем новую прокладку и прикручиваем трубку подачи газов к новому клапану.

10

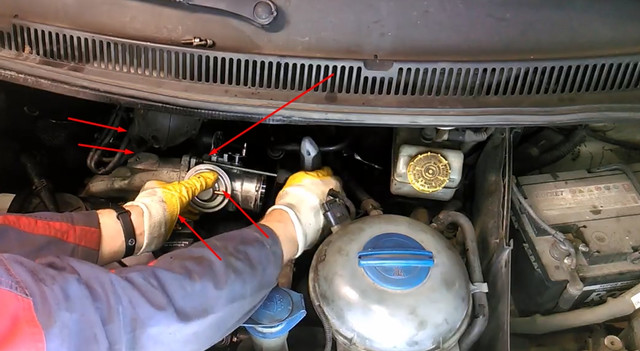

Очищаем посадочное место прокладки на впускном коллекторе, ставим новую прокладку. Далее монтируем клапан и наживляем гайки крепления трубки и самого клапана.

11

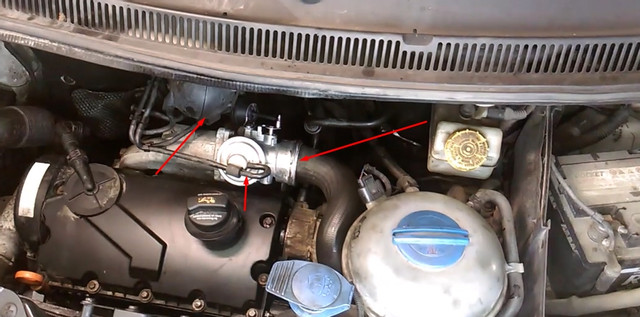

Закручиваем крепящие болты и гайки, одеваем управляющие трубки и патрубок. Обратите внимание, уплотнительное кольцо патрубка к клапану должно быть новым. С клапаном от Wahler прокладки и уплотнительная резинка идет в комплекте.

12

Материал по замене клапана EGR Volkswagen T5 любезно предоставил Иван Матиешин.
