Виброизоляция приводных двигателей: как снизить динамические нагрузки и повысить ресурс оборудования

Одним из способов решения этой проблемы является установка специальных элементов виброизоляции. В зависимости от конструкции оборудования применяются виброопоры, виброгасители и виброамортизаторы. Они создают упругое соединение между двигателем и основанием, уменьшая передачу механических колебаний и позволяя сохранить устойчивость приводного агрегата во время работы.

Почему приводные двигатели требуют виброизоляции

Даже исправный двигатель создает определенный уровень вибрации. Причиной могут быть особенности вращения ротора, остаточный дисбаланс, работа подшипников или передача нагрузки через муфту. При увеличении частоты вращения даже небольшая неравномерность может формировать значительные центробежные силы.

Дополнительные колебания возникают при изменении режима работы двигателя. Пуск, остановка, изменение нагрузки и резкие переходные процессы сопровождаются динамическими воздействиями, которые передаются на опорную конструкцию. При жестком монтаже энергия этих воздействий практически без ослабления распространяется на раму и фундамент.

Последствия могут проявляться постепенно. Повышается нагрузка на крепежные соединения, быстрее изнашиваются подшипники и муфты, возникают дополнительные напряжения в корпусе двигателя и соединяемом оборудовании. В некоторых случаях вибрация распространяется на соседние агрегаты и строительные конструкции.

Как работают виброопоры

Основная задача виброопор заключается в создании контролируемой упругой связи между двигателем и основанием. Вместо жесткой передачи механического воздействия используется эластичный элемент, способный деформироваться под нагрузкой.

При возникновении вибрации опора совершает небольшое перемещение вместе с установленным на ней оборудованием. Благодаря упругим и демпфирующим свойствам материала часть энергии колебаний рассеивается, а амплитуда передаваемой вибрации уменьшается.

Конструкция конкретного изделия может включать резинометаллический элемент, эластомерную вставку, пружину или комбинацию нескольких компонентов. Выбор конструкции зависит от массы двигателя, характера нагрузки, частоты вращения и требований к допустимым перемещениям.

Виброопоры для приводных двигателей: особенности выбора

Виброопоры для приводных двигателей нельзя выбирать только по максимальной допустимой массе. Важна фактическая нагрузка на каждую точку установки. Если двигатель установлен на четыре опоры, его масса должна распределяться между ними с учетом положения центра тяжести и особенностей рамы.

Необходимо также учитывать рабочую частоту вращения. Эффективность виброизоляции зависит от соотношения между частотой возбуждающих колебаний и собственной частотой системы «двигатель — опоры». При неправильном подборе характеристик возможно возникновение резонансных явлений, при которых колебания не уменьшаются, а, наоборот, усиливаются.

Еще одним важным параметром является жесткость опоры. Слишком жесткий элемент практически не создает необходимого виброизоляционного эффекта. Чрезмерно мягкая конструкция может привести к избыточным перемещениям двигателя и нарушению соосности соединенных агрегатов.

Роль виброгасителей в приводных системах

Виброгасители применяются для уменьшения передачи колебаний и динамических нагрузок между сопряженными конструкциями. В приводных системах они могут использоваться не только непосредственно под двигателем, но и в других узлах, где требуется ограничить распространение вибрации.

Особое значение виброгасители приобретают при установке двигателей на металлические рамы. Такие конструкции могут обладать собственной частотой колебаний и при определенных режимах работы усиливать вибрацию. Установка правильно подобранных демпфирующих элементов позволяет изменить характеристики системы и снизить вероятность возникновения нежелательных резонансных режимов.

При этом виброгаситель не заменяет техническое обслуживание двигателя. Если причиной повышенной вибрации является разбалансировка ротора, повреждение подшипника или нарушение соосности валов, сначала необходимо устранить источник неисправности.

Виброамортизаторы для двигателей

Виброамортизаторы объединяют функции упругого элемента и демпфирующего устройства. Они позволяют одновременно воспринимать вес двигателя и снижать передачу динамических воздействий на основание.

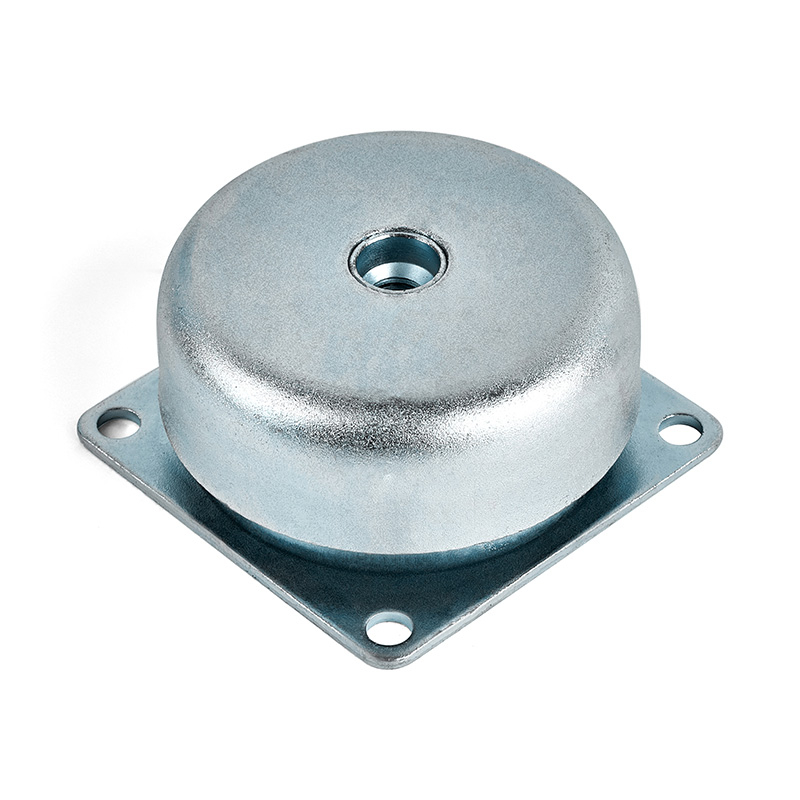

Резинометаллические виброамортизаторы получили широкое распространение благодаря компактности, простоте монтажа и возможности эксплуатации в различных промышленных условиях. Эластомерная часть изделия обеспечивает необходимую деформацию, а металлические элементы служат для надежного крепления.

Для тяжелых силовых агрегатов могут применяться более сложные пружинные или комбинированные системы. Они позволяют работать с большими нагрузками и обеспечивать требуемые характеристики виброизоляции.

Виброизоляция и соосность приводного агрегата

При монтаже двигателя важно учитывать не только снижение вибрации, но и сохранение геометрии приводной системы. Особенно это актуально для оборудования, соединенного с насосом, компрессором или редуктором.

После установки двигателя на эластичные опоры положение агрегата может немного изменяться под воздействием собственного веса и рабочей нагрузки. Поэтому конструкция опорной системы должна обеспечивать достаточную устойчивость и возможность точной регулировки. В противном случае нарушение соосности валов способно стать самостоятельным источником вибрации.

При необходимости используются регулируемые элементы, позволяющие выставить оборудование по высоте и компенсировать небольшие неровности основания. Такой подход особенно полезен при модернизации существующих установок, когда капитальное изменение фундамента экономически или технически нецелесообразно.

Преимущества грамотной виброизоляции

Правильно рассчитанная система виброизоляции дает несколько взаимосвязанных эффектов. Снижается передача механических колебаний на фундамент, уменьшается нагрузка на крепежные соединения и повышается стабильность работы приводного оборудования.

Снижение вибрации положительно сказывается и на сроке службы сопряженных механизмов. Подшипники, муфты, редукторы и другие элементы привода подвергаются меньшему воздействию дополнительных динамических нагрузок. Одновременно уменьшается структурный шум, распространяющийся через металлические и строительные конструкции.

Виброопоры также могут использоваться при реконструкции производственных линий. Они позволяют устанавливать оборудование на существующие основания без обязательного устройства массивного нового фундамента, если характеристики объекта допускают такое решение.

Комплексный подход к защите приводных двигателей

Эффективная виброизоляция начинается с определения источника колебаний и анализа условий эксплуатации. Необходимо учитывать массу двигателя, рабочую частоту вращения, расположение центра тяжести, тип соединяемого оборудования, характеристики основания и режимы нагрузки.

После этого подбираются соответствующие виброопоры для приводных двигателей или другие элементы виброзащиты. В некоторых случаях целесообразно комбинировать виброопоры, виброгасители и виброамортизаторы, создавая многоуровневую систему снижения динамических воздействий.

Таким образом, виброизоляция приводных двигателей является не просто способом уменьшения шума. Это комплексная инженерная задача, направленная на снижение передачи вибрации, повышение надежности механических соединений и увеличение ресурса оборудования. Грамотно подобранные виброопоры, виброгасители и виброамортизаторы позволяют обеспечить устойчивую работу приводного агрегата и снизить негативное влияние динамических нагрузок на всю производственную систему.
