Гидравлическая система грейдера: неисправности и запчасти для замены

Гидравлическая система грейдера: неисправности и запчасти для замены — ключевая тема для тех, кто отвечает за бесперебойную работу дорожной техники. В материале разберём, как устроена система, какие сбои встречаются чаще всего и какие решения помогают быстро вернуть технику в строй без лишних простоев.

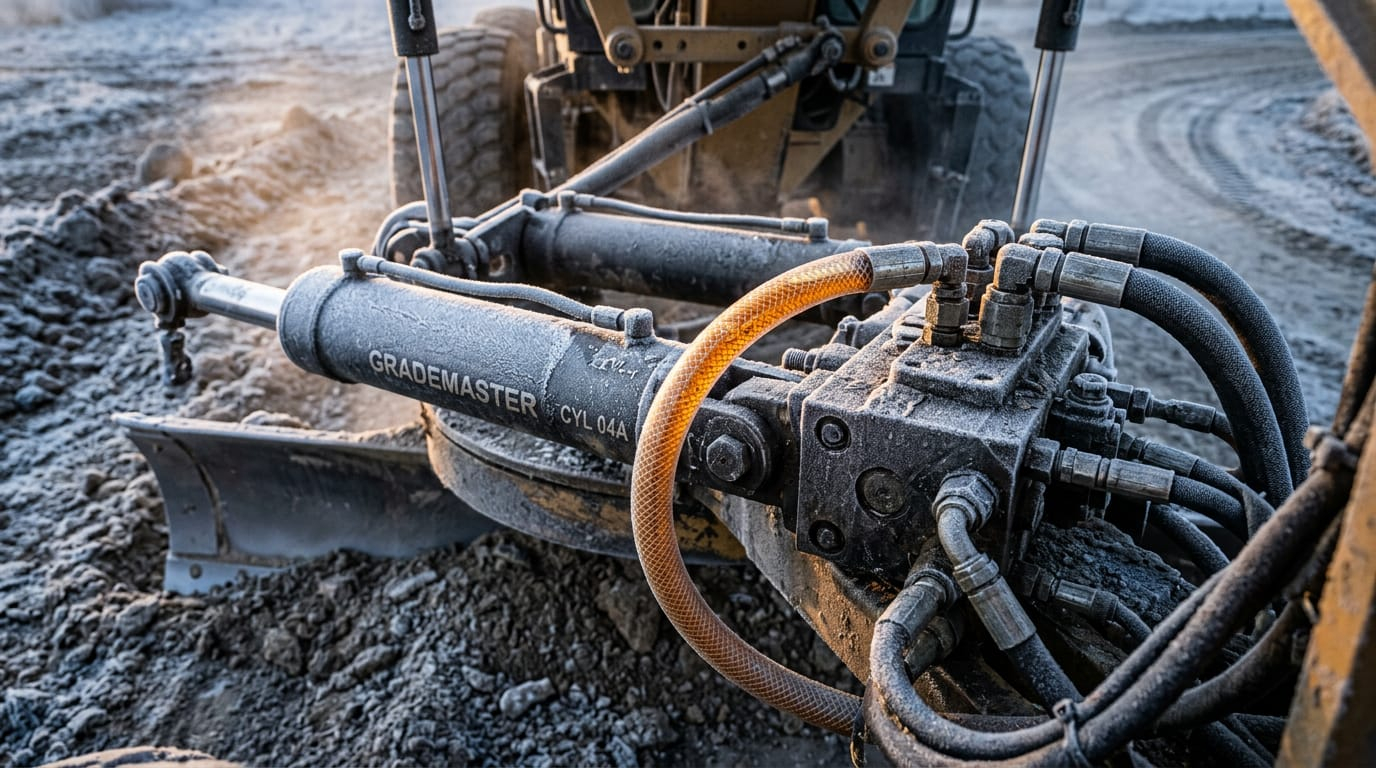

Устройство гидравлической системы грейдера

Гидравлическая система грейдера обеспечивает управление основными рабочими органами машины — отвалом, рыхлителем и дополнительным оборудованием. Именно она отвечает за точность профилирования, стабильность работы и возможность выполнять задачи в сложных дорожных условиях.

Конструктивно система представляет собой замкнутый контур, в котором гидравлическая жидкость передаёт усилие от насоса к исполнительным механизмам. Управление осуществляется через распределители, позволяя оператору точно дозировать давление и скорость перемещения рабочих элементов.

В типовой схеме гидросистемы грейдера используются следующие компоненты:

• гидравлический насос — создаёт рабочее давление;
• распределители — направляют поток жидкости;
• гидроцилиндры — преобразуют давление в механическое движение;
• бак и фильтры — обеспечивают хранение и очистку масла;
• шланги и магистрали — соединяют элементы системы.

По данным сервисных центров, до 70% отказов гидросистемы связано с загрязнением рабочей жидкости и несвоевременной заменой фильтров.

Работа системы основана на принципе передачи энергии через жидкость под давлением, что позволяет достигать высокой мощности при компактных размерах узлов. При этом даже незначительные отклонения в давлении или загрязнение масла могут привести к снижению эффективности и ускоренному износу компонентов.

Основные узлы и их функции

Гидравлическая система грейдера состоит из набора взаимосвязанных узлов, каждый из которых выполняет свою функцию и влияет на общую производительность техники. Слаженная работа этих элементов обеспечивает точное управление рабочими органами и стабильность в условиях переменных нагрузок.

Ключевые компоненты системы включают:

• Гидравлический насос — источник давления, преобразующий механическую энергию двигателя в поток жидкости;
• Гидрораспределитель — регулирует направление и объём потока, обеспечивая управление исполнительными механизмами;
• Гидроцилиндры — выполняют рабочие движения (подъём, поворот, наклон отвала);
• Гидробак — служит для хранения и охлаждения рабочей жидкости;
• Фильтры — очищают масло от загрязнений и предотвращают износ системы;
• Рукава высокого давления (РВД) — соединяют элементы и выдерживают рабочие нагрузки.

Гидроцилиндр

Исполнительный механизм, преобразующий давление жидкости в поступательное движение штока.

РВД

Гибкие трубопроводы, рассчитанные на работу под высоким давлением и вибрацией.

Практика показывает, что износ одного элемента, например фильтра или РВД, может привести к цепной реакции и выходу из строя всей системы.

Особое внимание уделяется качеству соединений и герметичности: даже минимальные утечки снижают давление и ухудшают точность работы отвала. Поэтому регулярный контроль состояния узлов — обязательная часть технического обслуживания.

Принцип работы гидравлики в дорожных условиях

Принцип работы гидравлической системы грейдера основан на передаче энергии через поток рабочей жидкости под давлением. Насос создаёт давление, после чего масло через распределители направляется к гидроцилиндрам, обеспечивая точное управление положением отвала и других рабочих органов.

В реальных дорожных условиях система работает с переменными нагрузками: плотный грунт, перепады высот, температурные колебания. Это требует от гидравлики высокой адаптивности и стабильности, так как даже кратковременное падение давления может привести к снижению качества планировки поверхности.

1. Насос создаёт поток и давление рабочей жидкости.
2. Распределитель направляет поток к нужному исполнительному механизму.
3. Гидроцилиндр преобразует давление в механическое движение.
4. Жидкость возвращается в бак для охлаждения и повторного цикла.

При эксплуатации в условиях низких температур вязкость масла увеличивается, что может снижать эффективность гидросистемы до 15–20% без предварительного прогрева.

Дополнительно на работу влияет состояние рабочей жидкости и герметичность системы. Загрязнение, перегрев или наличие воздуха в контуре приводят к рывкам, задержкам в отклике и ускоренному износу компонентов.

Частые неисправности гидравлической системы

Гидравлическая система грейдера работает в условиях высокой нагрузки, пыли и перепадов температур, что напрямую влияет на её надёжность. На практике большинство отказов связано не с единичными поломками, а с накопительным износом компонентов и нарушением регламентного обслуживания.

Ниже приведены наиболее распространённые неисправности, с которыми сталкиваются механики и операторы на строительных и дорожных объектах.

• Падение давления — снижение эффективности рабочих органов, замедление отклика системы.
• Утечки гидравлической жидкости — внешние (по соединениям) и внутренние (через изношенные уплотнения).
• Перегрев масла — ухудшение вязкости и ускоренный износ компонентов.
• Загрязнение системы — попадание пыли, металлической стружки и продуктов износа.
• Кавитация и аэрация — образование пузырьков воздуха, приводящее к повреждению насосов.

Каждая из этих проблем имеет свои причины и характерные признаки, но на практике они часто проявляются одновременно, усложняя диагностику.

По данным сервисных служб дорожно-строительной техники, до 70% отказов гидравлических систем связаны с загрязнением рабочей жидкости и несвоевременной заменой фильтров.

Особое внимание следует уделять состоянию уплотнений и фильтрующих элементов, так как именно они первыми принимают на себя удар внешних факторов. Игнорирование мелких утечек и перегрева почти всегда приводит к более дорогому ремонту.

Падение давления и потеря мощности

Падение давления в гидравлической системе — одна из наиболее критичных неисправностей, напрямую влияющая на производительность грейдера. Оператор замечает её по замедленной реакции рабочих органов, снижению усилия на отвале и нестабильной работе гидроцилиндров.

В основе проблемы, как правило, лежит сочетание нескольких факторов, связанных с износом и нарушением герметичности системы.

• Износ гидронасоса — снижение производительности и утечка внутри корпуса.
• Засорение фильтров — ограничение потока рабочей жидкости.
• Внутренние утечки — износ уплотнений в цилиндрах и клапанах.
• Неисправность распределителей — некорректное управление потоками.
• Низкий уровень масла — подсос воздуха и падение давления.

Характерный признак — необходимость увеличивать обороты двигателя для выполнения стандартных операций. Это временно компенсирует проблему, но ускоряет износ всей системы.

Внутренние утечки

Перетекание жидкости внутри узлов без внешних признаков, приводящее к потере давления и эффективности.

Практика сервисных центров показывает, что износ гидронасоса становится причиной падения давления примерно в 30–40% случаев при интенсивной эксплуатации техники.

Утечки масла и износ уплотнений

Утечки гидравлической жидкости — одна из самых распространённых проблем в эксплуатации грейдера, напрямую влияющая на стабильность давления и ресурс компонентов. Даже незначительные подтёки со временем приводят к снижению эффективности системы и риску серьёзных отказов.

Основная причина утечек — износ уплотнений, который ускоряется при работе в условиях пыли, перепадов температур и повышенных нагрузок. Наиболее уязвимыми элементами являются манжеты гидроцилиндров, уплотнительные кольца и соединения рукавов высокого давления.

При выявлении подобных неисправностей важно оперативно подбирать качественные запчасти на грейдеры, так как использование изношенных или неподходящих компонентов приводит к повторным утечкам и дополнительным затратам.

• Внешние утечки — видимые подтёки на соединениях, шлангах и корпусах агрегатов.
• Внутренние утечки — перетекание жидкости внутри узлов без внешних признаков.
• Разрушение уплотнений — потеря эластичности и герметичности.
• Микротрещины в РВД — постепенная потеря давления и риск разрыва.

РВД (рукав высокого давления)

Гибкий трубопровод, предназначенный для подачи рабочей жидкости под высоким давлением.

По статистике сервисных организаций, до 50% утечек гидравлической жидкости связано с износом уплотнений и несвоевременной их заменой.

Игнорирование утечек приводит не только к потере масла, но и к попаданию загрязнений внутрь системы, что ускоряет износ насосов и распределителей.

Перегрев гидравлической жидкости

Перегрев гидравлической жидкости — критический режим работы системы, при котором резко ухудшаются её эксплуатационные свойства. При повышении температуры снижается вязкость масла, ухудшается смазывающая способность и возрастает износ трущихся элементов.

На практике перегрев часто остаётся незамеченным на ранних стадиях, но приводит к ускоренному разрушению насосов, клапанов и уплотнений. Особенно опасна длительная работа при повышенных температурах без остановки и охлаждения.

• Засорение радиатора охлаждения — снижение эффективности теплоотвода.
• Перегрузка системы — работа на предельных режимах.
• Низкий уровень масла — ухудшение циркуляции и охлаждения.
• Загрязнение жидкости — повышение трения и температуры.
• Неисправность термоклапанов — нарушение регулирования температуры.

Вязкость

Способность жидкости сопротивляться течению, напрямую влияющая на эффективность передачи давления и смазку.

По рекомендациям производителей гидравлических систем, превышение температуры масла выше 90°C сокращает срок службы компонентов в 2–3 раза.

Характерные признаки перегрева включают потемнение масла, появление запаха гари и нестабильную работу гидравлики. Игнорирование этих симптомов приводит к комплексным повреждениям системы.

Диагностика неисправностей: как выявить проблему

Диагностика гидравлической системы — это комплекс мероприятий, направленных на точное определение источника неисправности. В условиях эксплуатации грейдера важно не только обнаружить проблему, но и исключить ложные причины, так как многие симптомы схожи.

Практика показывает, что эффективная диагностика строится на последовательной проверке системы — от простых визуальных осмотров к инструментальным измерениям.

1. Визуальный осмотр — проверка на наличие утечек, повреждений РВД и загрязнений.
2. Контроль уровня и состояния масла — оценка цвета, запаха и наличия примесей.
3. Проверка фильтров — выявление засоров и износа.
4. Измерение давления — использование манометров в контрольных точках.
5. Тестирование узлов — проверка насоса, гидроцилиндров и распределителей.

Особое внимание уделяется инструментальной диагностике, позволяющей точно локализовать неисправность.

Контрольные точки

Специальные места в гидросистеме, предназначенные для подключения диагностического оборудования и измерения параметров.

По оценкам специалистов, до 60% ошибок при ремонте гидравлики связано с неправильной первичной диагностикой и заменой исправных компонентов.

Ключевой принцип — не менять детали «наугад», а подтверждать неисправность измерениями. Это снижает затраты и сокращает время простоя техники.

Запчасти для замены в гидравлической системе грейдера

Замена запчастей гидравлической системы — ключевой этап поддержания работоспособности грейдера после выявления неисправностей. От правильного выбора компонентов зависит не только восстановление параметров системы, но и её дальнейший ресурс.

На практике замене чаще всего подлежат элементы, подверженные естественному износу и воздействию загрязнений. При этом важно учитывать условия эксплуатации техники и совместимость деталей.

• Гидравлические насосы — при снижении производительности и износе рабочих поверхностей.
• Гидроцилиндры — при повреждении штока, утечках и износе уплотнений.
• Рукава высокого давления (РВД) — при трещинах, вздутиях и потере герметичности.
• Фильтры — при засорении и по регламенту обслуживания.
• Уплотнительные элементы — манжеты, сальники, кольца.
• Распределители и клапаны — при нарушении работы потоков жидкости.

Оригинальные запчасти

Детали, произведённые или рекомендованные заводом-изготовителем техники, полностью соответствующие техническим требованиям.

Специалисты отмечают, что использование некачественных аналогов может сократить срок службы гидравлической системы до 40% по сравнению с оригинальными компонентами.

При подборе деталей важно учитывать не только цену, но и соответствие техническим характеристикам, таким как давление, температура и тип рабочей жидкости. Неправильный выбор даже одного элемента может привести к повторной поломке.

Как выбрать запчасти: оригинал или аналог

Выбор между оригинальными запчастями и аналогами напрямую влияет на ресурс гидравлической системы грейдера, стабильность работы и общую стоимость владения техникой. Ошибка на этом этапе часто приводит к повторным ремонтам, простою и дополнительным затратам.

Оригинальные детали поставляются производителем техники или его официальными партнёрами и полностью соответствуют заводским спецификациям. Аналоги — продукция сторонних производителей, которые воспроизводят параметры оригинала, но могут отличаться по качеству материалов и технологии изготовления.

При выборе важно учитывать не только цену, но и условия эксплуатации техники: интенсивность работ, климат, тип грунта.

• Для критически нагруженных узлов (насосы, гидрораспределители) предпочтителен оригинал.
• Для расходников (уплотнения, фильтры) допустимы качественные аналоги проверенных брендов.
• При работе в тяжёлых условиях (север, пыль, грязь) лучше не экономить на ключевых компонентах.

ОЕМ (OEM)

Оригинальные комплектующие или произведённые тем же заводом, что и для производителя техники.

Aftermarket

Независимые производители запчастей, не связанные с брендом техники.

Практический алгоритм выбора:

1. Определить критичность узла (влияет ли на безопасность и работу всей системы).
2. Проверить каталожный номер и совместимость.
3. Оценить репутацию производителя аналога.
4. Сравнить экономию с потенциальными рисками простоев.

По данным сервисных служб дорожно-строительной техники, до 35% повторных ремонтов гидравлики связаны с использованием низкокачественных аналогов.

Надёжность гидросистемы: итоговые ориентиры

Гидравлическая система грейдера остаётся ключевым элементом, от которого напрямую зависят производительность и точность работы машины. Практика показывает, что большинство отказов связано не с конструкцией, а с нарушением обслуживания, несвоевременной диагностикой и использованием неподходящих компонентов. Регулярный контроль параметров, своевременная замена изношенных узлов и грамотный выбор запчастей позволяют существенно снизить риск простоев и продлить ресурс техники. Системный подход к обслуживанию — это не дополнительные затраты, а инструмент повышения эффективности и предсказуемости эксплуатации.

Если требуется помощь в подборе запчастей или диагностике, стоит обратиться к профильным специалистам для точной оценки состояния системы.

Автор материала - Дмитрий Лапшин. До работы в подборе запчастей он 6 лет сам ремонтировал и обслуживал технику, на которой ездил, а с 2014 года занимается подбором деталей для китайской спецтехники в «Пекин Авто».
