Силовые кабели - это электрические провода, предназначенные для передачи электрической энергии от источника к потребителю. Они являются важнейшим элементом в электросетях, обеспечивая надежную и безопасную передачу энергии.

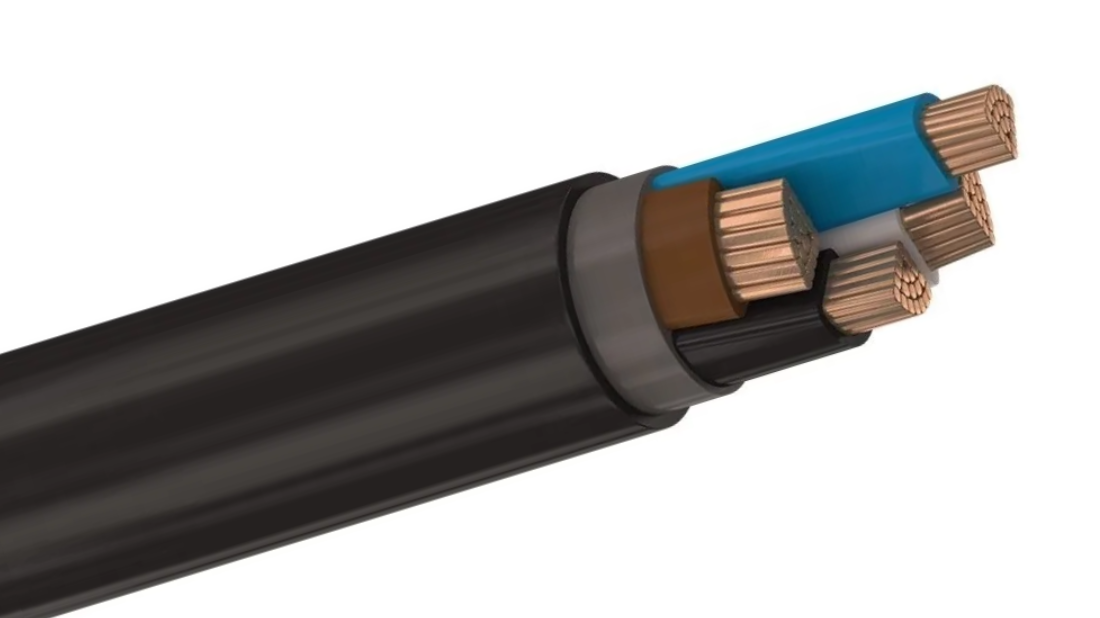

Кабель ППГнг(A)-HF 4х70

Для чего нужны силовые кабели?

  • Передача электрической энергии: основная функция силовых кабелей - это передача электроэнергии от электростанций до конечных потребителей.
  • Питание строительных объектов: используются для подключения строительных объектов к источникам электроэнергии.
  • Электрификация транспортных систем: применяются в системах электрификации железных дорог и трамваев.
  • Промышленное применение: используются в различных отраслях для питания машин и оборудования.

Как используются силовые кабели?

Силовые кабели применяются в самых разных областях, включая:

  • Жилищное строительство: для подключения домов и квартир к электросетям.
  • Промышленность: для питания производственных линий и оборудования.
  • Энергетика: для передачи энергии на большие расстояния.
  • Транспорт: для электрификации железнодорожных и трамвайных линий.

Расшифровка названия кабеля

Например, рассмотрим кабель с обозначением Кабель ППГнг(A)-HF 4х70. Что значат буквы в его названии?

- (отсутствует) Первой нет буквы А — значит, жила медная. (А — алюминий).
П Провод Первый слой изоляции жил.
П Плоский В данном контексте — изоляция жил из полиэтилена. Важный нюанс: исторически "ПП" могло означать "плоский", но в современных кабелях по ТУ 3500-075-21059747-2013 эта маркировка указывает на материал изоляции.
Г Голый Защитного покрова (брони) нет.
нг негорючий Не поддерживает горение при прокладке одиночным кабелем.
(A) Категория А Высший показатель негорючести. Кабель не распространяет горение при групповой прокладке, что подтверждено испытаниями по самой строгой категории (А).
-HF Halogen Free
(с англ. "без галогенов")		 Пониженное дымовыделение и коррозионная активность. При горении не выделяет едких галогеновых газов (хлор, фтор и др.), опасных для людей и оборудования.



Расшифровка цифровой части "4х70":

4 Количество токопроводящих жил.
х Разделительный знак.
70 Номинальное сечение одной жилы в квадратных миллиметрах (мм²).



Типы силовых кабелей

Выше был один пример, но типов силовых кабелей много. Силовые кабели могут классифицироваться по различным признакам:

  • По материалу проводника:
    • Медные кабели
    • Алюминиевые кабели
  • По изоляции:
    • Кабели с ПВХ изоляцией
    • Кабели с резиновой изоляцией
    • Кабели с термоэластопластовой изоляцией
  • По назначению:
    • Кабели для прокладки в земле
    • Кабели для прокладки в воздухе
    • Кабели для прокладки в помещениях

Силовые кабели играют ключевую роль в нашей жизни, обеспечивая передачу энергии для различных нужд. Понимание их назначения, типов и расшифровки обозначений поможет более эффективно использовать эти важные элементы электрических систем.
