Быстроразъёмные соединения — это механизмы, которые позволяют оперативно и безопасно подключать или отключать элементы трубопроводных систем. Они критически важны в тех областях, где работа ведётся под давлением, и каждая секунда простоя обходится дорого.

Быстроразъёмные соединения (БРС)

Применяются в гидравлике, пневматике, химической промышленности и машиностроении. При всей своей компактности, БРС решают сразу несколько задач: упрощают обслуживание, сокращают потери рабочей среды, минимизируют риск аварий.

Что такое БРС

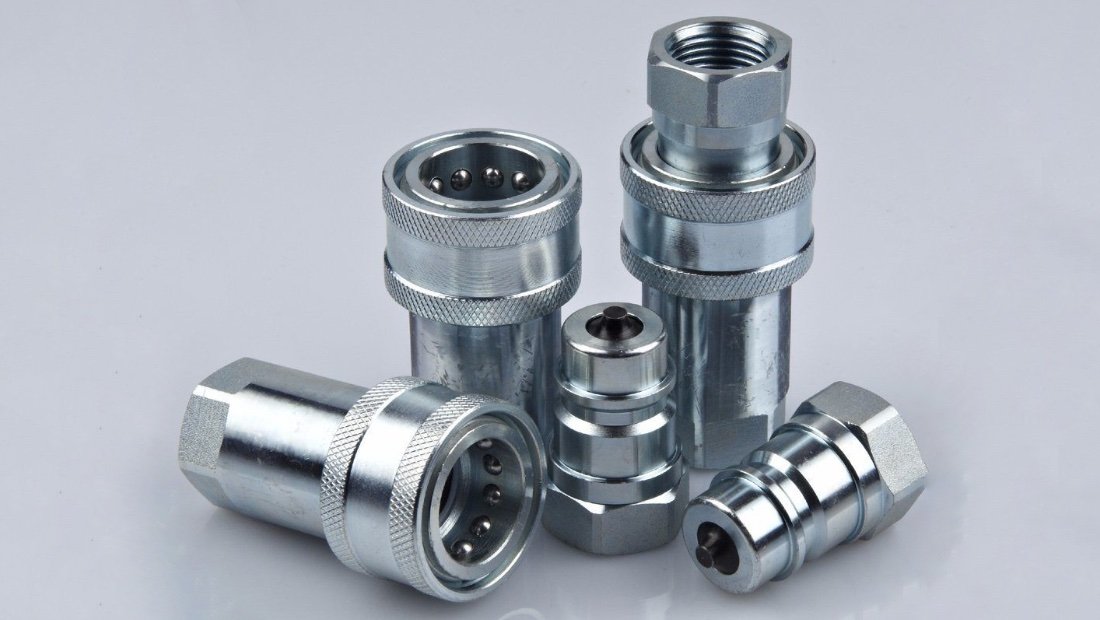

БРС — это пара соединительных компонентов: штуцер (ниппель) и муфта (гнездо). При соединении они образуют герметичный канал, устойчивый к вибрациям и скачкам давления. Отключение происходит быстро, без использования инструмента. Встроенные клапаны перекрывают поток при разъединении. Это позволяет менять оборудование или конфигурацию системы без остановки всей линии.

Ключевые параметры:

  • Рабочее давление — от 10 до 1000 бар и выше.
  • Материалы изготовления — сталь, латунь, нержавейка, полимеры.
  • Тип запорного механизма — клапанный, шариковый, плунжерный.

Типы быстроразъёмных соединений

Гидравлические

Предназначены для систем с высокими нагрузками. Используются в мобильной технике, производственных линиях, станках. Выдерживают постоянную вибрацию и перепады давления.

Особенности:

  • Высокая прочность корпуса.
  • Устойчивость к маслам и гидравлическим жидкостям.
  • Возможность соединения под давлением (в зависимости от модели).

Пневматические

Работают со сжатым воздухом. Применяются в пневмоинструменте, автоматике, сборочных линиях.

Характерные черты:

  • Малый вес.
  • Быстрое подключение.
  • Высокая частота циклов подключения/отключения.

Химически стойкие

Используются в агрессивных средах. Актуальны в фармацевтике, пищевой и химической промышленности.

Конструктивные решения:

  • Герметичные уплотнения (EPDM, FKM).
  • Корпуса из PVDF, PTFE, нержавеющей стали.
  • Защита от коррозии и химических разрушений.

Для воды и пара

Применяются в системах отопления, паропроводах, системах промывки.

Особенности:

  • Температурная устойчивость.
  • Увеличенные проходные сечения.
  • Усиленные уплотнительные кольца.

Преимущества использования БРС

  • Быстрый монтаж. Нет необходимости использовать инструменты или проводить дополнительную опрессовку. Время подключения снижается до секунд.
  • Безопасность. Механизм блокировки предотвращает произвольное отсоединение. Встроенные клапаны удерживают давление.
  • Минимизация утечек. Современные уплотнители гарантируют герметичность. Потери рабочей жидкости минимальны.
  • Снижение простоев. Операторы могут быстро заменить оборудование без вызова технической службы.
  • Универсальность. Существует множество конфигураций: под резьбу, шланг, трубку, фланец.
  • Долговечность. При правильном подборе материалы выдерживают тысячи циклов.

Сравнительная таблица: типы БРС и их характеристики

Тип БРС Среда Давление, бар Материал корпуса Применение
Гидравлические Масла, гидрожидкости 100–1000 Сталь, нерж. сталь Строительная техника, станки
Пневматические Сжатый воздух 6–16 Алюминий, латунь Инструмент, автоматика
Химически стойкие Кислоты, щёлочи до 25 PVDF, FKM, нерж. сталь Химпроизводство, медицина
Для воды и пара Вода, насыщенный пар 10–40 Латунь, нерж. сталь Промывка, отопление

Области применения

Промышленное оборудование

В станках и прессах БРС упрощают замену гидроцилиндров, промывку линий и подключение мобильных агрегатов.

Автомобилестроение

Используются в тормозных системах, пневмоподвеске, тестовых установках. Обеспечивают стабильность соединения в условиях вибрации и перепадов температур.

Строительство

Актуальны при подключении навесного оборудования, буровых установок, гидравлических манипуляторов.

Сельское хозяйство

Позволяют быстро переключаться между функциями тракторов: подача удобрений, опрыскивание, орошение. Это критично в сезон, когда счёт идёт на часы.

Производственные линии

На автоматизированных участках обеспечивают быструю переналадку без полной остановки конвейера.

Быстроразъёмные соединения — не просто фитинги. Это функциональные узлы, от которых зависит стабильность, безопасность и экономическая эффективность всей системы. Их грамотный выбор требует учёта среды, давления, материала и частоты эксплуатации. Правильно подобранный БРС — это меньше простоев, меньше утечек и больше контроля над системой.
